Produsen Konektor Listrik Bayonet Militer Seri III D38999

PENDAHULUAN PRODUK

● Patuh dengan standar seri GJB599B (MSAYAL-DTL-38999M) IiI

● Koneksi cepat utas tiga kepala dengan mekanisme anti-koosening

● Ukuran kecil, berat ringan, kepadatan pasangan kontak tinggi

● Dengan fungsi pelindung elektromagnetik

● Suku cadang kontak dapat dilepas dengan crimping, dan pin dicegah agar tidak dimasukkan secara miring.

● Memiliki karakteristik getaran intensitas tinggi pada suhu tinggi, cocok untuk digunakan dalam kondisi berpasir dan lembab yang keras

● Lubang 12#, 16# dan 20# spesifikasi kontak dapat dilengkapi dengan kontak serat optik.

● Lubang 12#, 10# dan 8# spesifikasi kontak dapat dilengkapi dengan kontak koaksial dan terlindung.

● Dengan cangkang stainless steel, cangkang paduan titanium, cangkang paduan aluminium dan berbagai lapisan.

● Ini memiliki karakteristik getaran intensitas tinggi pada suhu tinggi dan dapat digunakan dalam kondisi berpasir dan lembab yang keras.

Penggunaan: Produk ini digunakan untuk koneksi sinyal sirkuit.

Lingkungan Penggunaan: Produk ini digunakan dalam lingkungan yang kompleks seperti getaran yang kuat, hujan, angin, pasir, dan kelembaban.

Kinerja teknis utama

● Sifat mekanik:

Bahan: Shell: Aluminium Alloy, Stainless Steel, Titanium Alloy

Insulator: Termoset atau termoplastik

Tubuh penyegel dan cincin penyegelan: karet silikon

Coating: W Jenis: Green Militer Berlapis Kadmium

Kategori F: Pelapisan nikel listrik listrik

Kelas K: Stainless Steel Pasivasi

Kelas FT: Aluminium Alloy Satin Cadmium berlapis

Jenis TA: Paduan Titanium

Bahan Kontak: Permukaan Paduan Tembaga berlapis emas, tersedia dalam jenis crimp, jenis pengelasan dan versi cetak

Kehidupan Mekanik: ≥500 Siklus Steker dan Cabut

Syok: gelombang setengah sinus 3ms, Puncak Akselerasi 300g

Getaran: Sinusoidal: 60g dengan bersepeda suhu dan aksesori simulasi (36 jam)

Acak: Pada suhu tinggi, frekuensi 100 ~ 1000Hz, kepadatan spektral daya 1G²/Hz, nilai rata -rata akar yang sesuai 41.7g

Pada suhu sekitar: frekuensi 100 ～ 1000Hz kepadatan spektral daya 5g²/Hz, nilai rata -rata akar yang sesuai 49.5g

● Kinerja Listrik:

Tahan tegangan: v

Catatan: Pengaturan kontak yang berbeda memiliki tingkat kerja yang berbeda. Untuk detailnya, lihat tanda di sudut kanan atas pengaturan kontak.

Kontak Resistance dan Nilai Arus Kontak:

Resistensi isolasi: ≥5000mΩ (500VDC)

Konduktivitas Shell:

Kelas W: 2.5MV Kelas F, FT: 1.0MV

K, Kategori TA: 10MV

Perisai Gangguan Elektromagnetik: Pada 100MHz ~ 1GHz, atenuasi minimum adalah 85dB (Kelas F, Kelas W)

Pada 1GHz ~ 10GHz, atenuasi minimum adalah 65dB (Kelas F), 50dB (Kelas W)

8# Kontak koaksial ganda: Bandwidth frekuensi 0 ~ 20MHz

Tegangan Dinilai: 500V (AC) Maksimum, 125V (AC) pada 21000 meter.

Tegangan drop: kontak dalam dan tengah ≤55mv pada 1a, eksternal c

● Kinerja lingkungan:

Kisaran Suhu: Kelas W: -65 ˚C ~ 175 ˚C

Kategori F, K, FT, TA: -65 ˚C ~ 200 ˚C

Resistensi semprotan garam: Kategori W: 500h

K, Kategori TA: 1000h

Kategori F: 48H/96H

Kelas FT: 96H

Penyegelan: Konektor perkawinan memenuhi MIL-DTL-38999M Persyaratan Impregnasi Tekanan Udara Rendah

Panas lembab: per mil-dtl-38999m: 10 siklus dalam 24 jam

Resistensi Cairan: Tahan terhadap berbagai bahan bakar, pendingin, dan pelarut

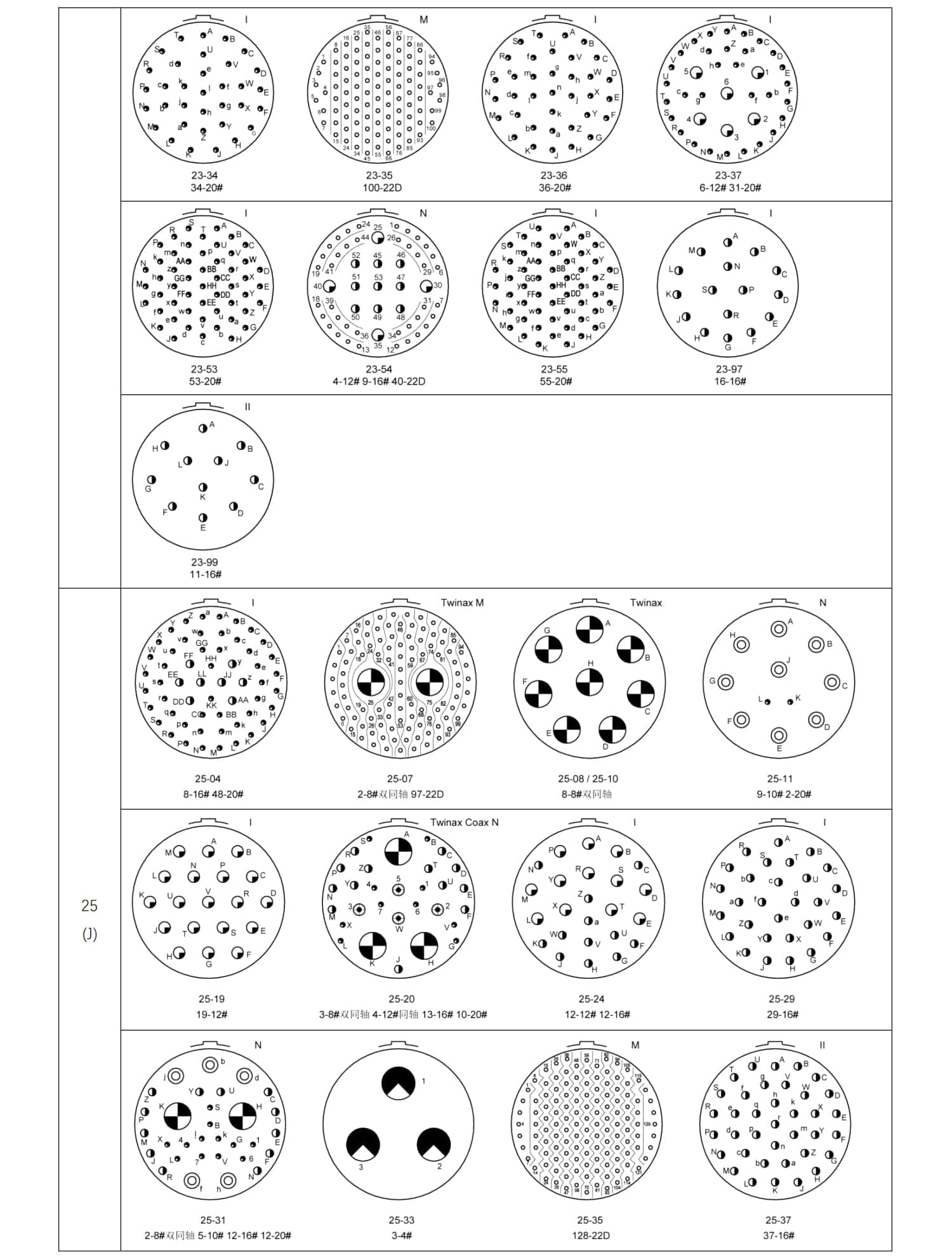

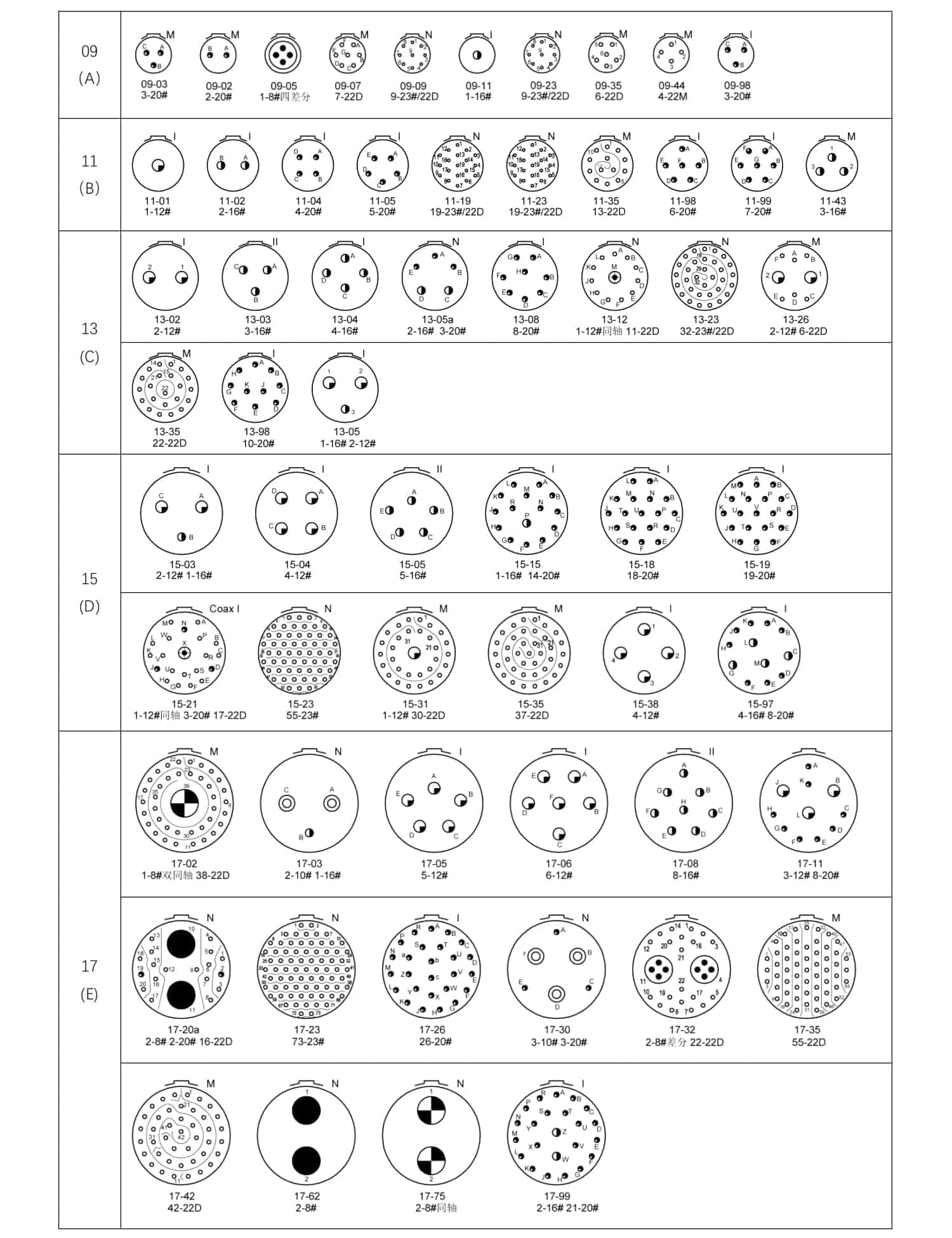

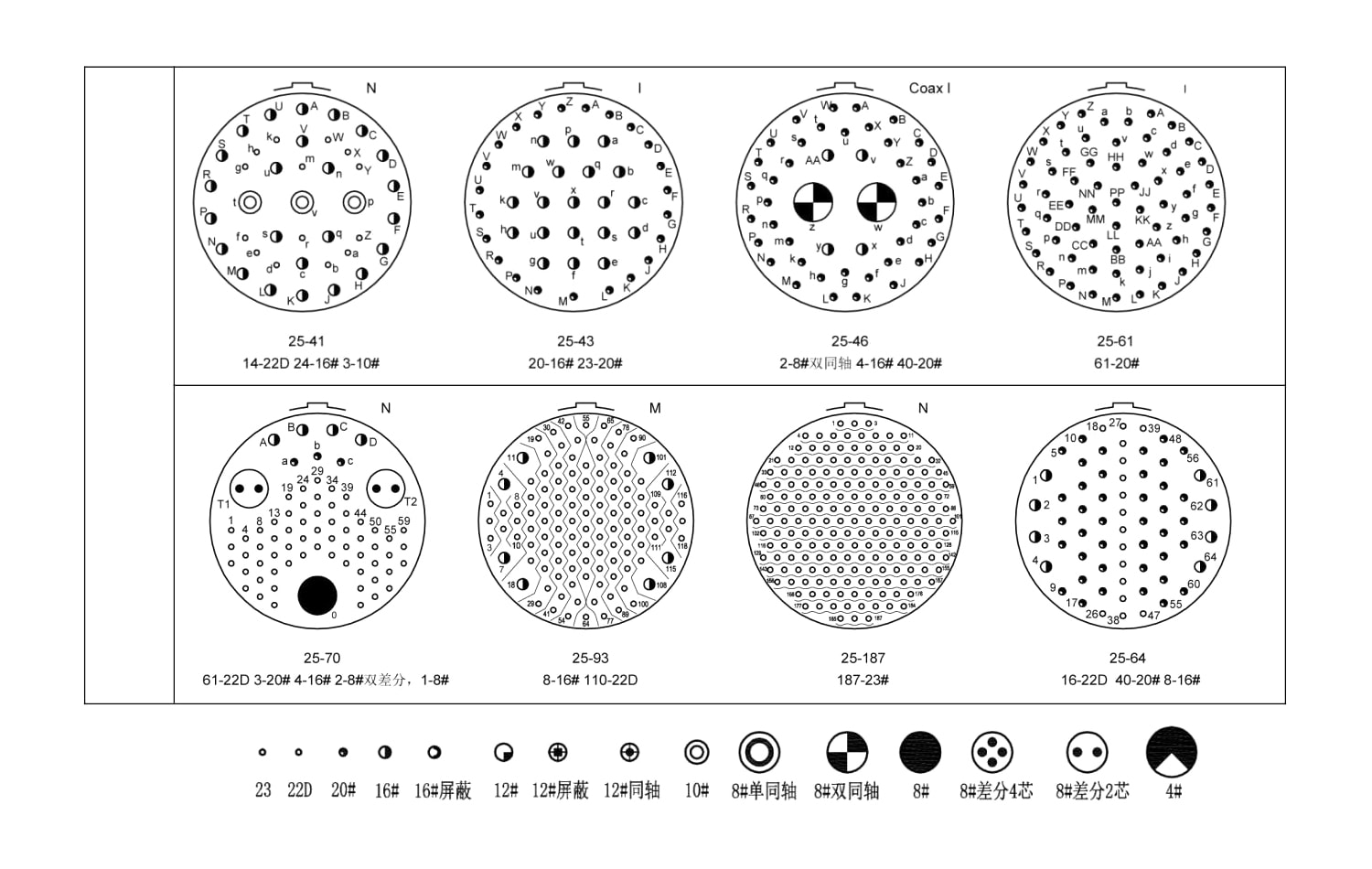

Pengaturan kontak (tampilan permukaan penyisipan isolator jarum)

Catatan:
1. 20 # lubang dapat diganti dengan 20 # serat optik kontak;
2. 16 # lubang dapat diganti dengan 16 # pelindung dan 16 # kontak serat optik;
3. Lubang 12 # dapat diganti dengan 12 # pelindung, 12 # koaksial, dan 12 # kontak serat optik;
4. Lubang 8 # dapat diganti dengan 8 # koaksial ganda, 8 # koaksial tunggal, dan 8 # kontak diferensial.
